Fijar panel sándwich - Evita errores, asegura tu obra

Lo esencial antes de tocar el primer tornillo

Yo siempre empiezo por la base, no por el tornillo. Si la estructura está desnivelada, si las correas no están alineadas o si el panel llega con una geometría distinta a la prevista, la fijación termina trabajando forzada y eso se nota luego en filtraciones, ruidos o deformaciones.

En una cubierta bien resuelta, la fijación no solo sujeta: transfiere cargas de viento, tracción y cortante a la estructura. La AFEPP insiste precisamente en ese punto, porque una tornillería correcta puede quedar inutilizada si el soporte no acompaña. Por eso, antes de montar, yo reviso cuatro cosas: tipo de soporte, espesor útil, distancia entre apoyos y exposición real al viento.

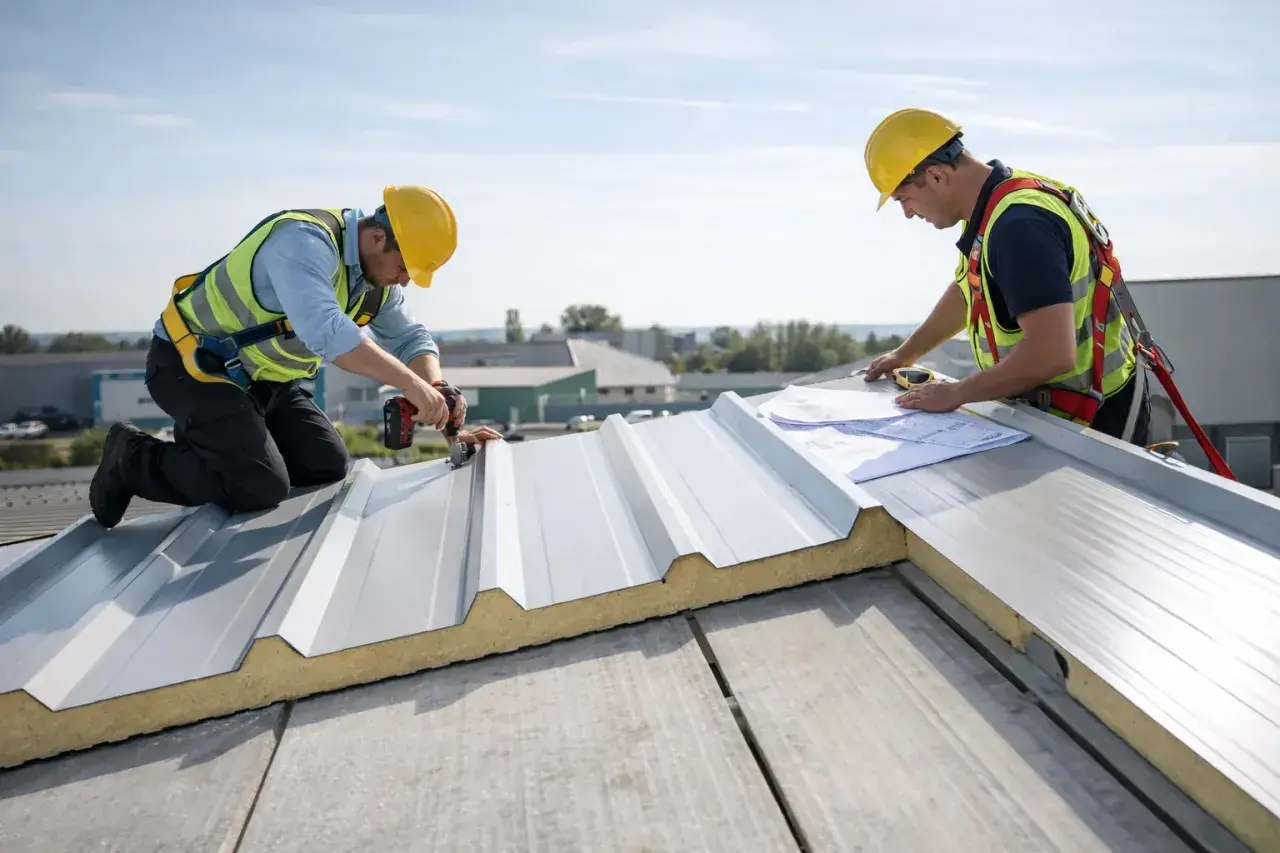

Paso a paso para fijarlo sin perder estanqueidad

La forma más limpia de atornillar un panel sándwich es seguir una secuencia corta y repetible. No hace falta inventar nada: hace falta ordenar bien cada gesto y no saltarse el primer ajuste, porque ese primer panel marca la geometría de toda la cubierta.

1. Coloca el primer panel a escuadra. Si el primero queda torcido, el resto arrastra el error. Yo lo alineo con calma y compruebo que quede bien asentado sobre los apoyos.
2. Conserva el plástico protector hasta el final. Retirarlo demasiado pronto aumenta el riesgo de arañazos y suciedad durante el montaje.
3. Marca la posición de fijación antes de perforar. En muchos sistemas de cubierta, la fijación se sitúa en la zona prevista por el fabricante, normalmente sobre la greca o la línea de apoyo, no en cualquier punto de la chapa.
4. Haz el anclaje con el tornillo adecuado. En metal, lo normal es usar tornillo autotaladrante con arandela EPDM; en madera, un autorroscante pensado para ese soporte.
5. Aprieta hasta sellar, no hasta abollar. Una guía técnica de Isopan recuerda que el exceso de par de apriete deforma la chapa y el apriete insuficiente deja la fijación floja. El punto correcto es el que asienta la arandela sin aplastarla en exceso.
6. Presenta el siguiente panel y encájalo con presión uniforme. La unión debe cerrar bien antes de fijar la siguiente pieza, porque una junta mal encajada es una fuga futura.
7. Repite respetando el sentido de montaje. En cubierta, conviene avanzar en sentido contrario al viento dominante para proteger mejor el solape.

Cuando la pieza encaja, el tornillo solo remata el trabajo; no debería forzar la unión. Esa es la diferencia entre un montaje rápido y un montaje correcto.

Qué tornillos y arandelas usar según el soporte

La pregunta clave no es solo qué tornillo lleva un panel sándwich, sino qué tornillo necesita tu soporte. No fijaría igual una cubierta sobre acero que sobre madera, ni usaría la misma tornillería en una zona interior que en una obra expuesta a humedad salina.

En la práctica, el detalle que más cambia el resultado es la arandela. La EPDM sella mejor la entrada de agua y amortigua la presión de la cabeza del tornillo. En tornillería comercial es habitual encontrar arandelas de 16 a 19 mm, y la elección correcta depende del sistema, no del gusto del instalador.

También me fijo en la longitud. Un tornillo útil no es el más corto ni el más largo: es el que deja una mordida real en el soporte. Como referencia de obra, busco al menos 30 mm de anclaje útil en el material base, pero si la ficha del fabricante pide más, manda la ficha.

Dónde colocar cada fijación y cuántas poner

La ubicación de los tornillos es tan importante como su tipo. En cubiertas de tornillo visto, la pauta más estable suele ser fijar sobre la zona prevista por el sistema, normalmente en la greca o en la cresta útil, y no improvisar perforaciones fuera de esa línea. Si el panel tiene una primera fila pensada para solape, esa zona no se trata igual que el resto.

La densidad de fijaciones no debe decidirse por intuición. Depende de la zona climática, de la altura del edificio, de la longitud del panel y de la exposición al viento. En el manual técnico de algunos fabricantes se trabaja con una fijación alterna en apoyos centrales y una fijación en cada greca en apoyos terminales. Esa lógica tiene sentido: el borde y los extremos trabajan más.

• Apoyos centrales: suelen admitir fijación alterna, siempre que el cálculo y el fabricante lo permitan.
• Apoyos finales: normalmente piden una fijación más cerrada, porque reciben más presión de viento.
• Zonas expuestas: costa, altura o naves muy abiertas pueden exigir más fijaciones o una tornillería superior.
• Longitud del panel: cuanto más largo es el paño, más fácil es que aparezcan deformaciones si la pauta es demasiado pobre.

He visto montajes en los que se intenta ahorrar tornillos “por si acaso” y el resultado es justo el contrario: más vibración, más entrada de agua y más revisiones después. Si dudas entre una pauta cómoda y una pauta rigurosa, me quedo con la rigurosa.

Los fallos que más caro salen después

Los problemas del atornillado casi nunca aparecen el mismo día. Se ven con la primera lluvia fuerte, con un episodio de viento o cuando la cubierta ha pasado su primer verano. Por eso vale la pena revisar los errores típicos ahora y no dentro de seis meses.

• Sobreapretar. Deforma la chapa, aplasta la arandela y puede romper el cierre estético y funcional.
• Quedarse corto de apriete. El tornillo no asienta bien y la fijación pierde eficacia con vibración o viento.
• Atornillar en el punto incorrecto. Si el sistema pide una línea concreta y perforas donde no toca, la estanqueidad se resiente.
• Usar tornillería incompatible. Un tornillo genérico puede entrar, pero no necesariamente resistirá corrosión, carga ni sellado.
• Olvidar la arandela EPDM. Sin ella, la cabeza del tornillo deja una entrada mucho menos fiable frente al agua.
• No controlar la alineación. Un panel torcido obliga a forzar el siguiente y la junta termina sufriendo.
• Trabajar con la chapa sucia o con virutas. Los restos metálicos marcan la superficie y aceleran la corrosión superficial.

Yo suelo hacer una prueba sencilla al cerrar cada tramo: observo si la arandela ha quedado comprimida de forma uniforme y si la chapa conserva su forma original. Si veo una huella excesiva alrededor de la cabeza, paro; ya está indicando un exceso de par.

La revisión final que yo no me saltaría

Cuando el último tornillo ya está puesto, todavía no doy la obra por cerrada. Hay una revisión corta que marca la diferencia entre una instalación correcta y una que simplemente “parece” correcta.

• Comprueba que todos los paneles quedaron alineados y que los solapes asientan sin escalones.
• Revisa cada arandela: debe sellar, no sobresalir de forma extraña ni quedar cortada.
• Retira el plástico protector cuando el montaje esté terminado, no antes.
• Elimina virutas, polvo y restos de corte para no dejar puntos de corrosión.
• Verifica remates, tapajuntas y encuentros con cumbrera, alero o laterales.

Si la instalación forma parte de una vivienda prefabricada, esta última comprobación es todavía más valiosa: una fijación bien resuelta reduce entradas de aire, mejora el comportamiento térmico y evita mantenimientos innecesarios. Ahí es donde un panel sándwich bien atornillado deja de ser solo un cerramiento y pasa a ser una parte seria del rendimiento de la casa.
