Lo esencial que conviene revisar antes de dibujarlo
- El detalle no es un adorno gráfico: debe explicar apoyos, uniones, capas, tolerancias y continuidad de aislamiento.
- La humedad manda: si la madera no queda protegida y separada de focos húmedos, el resto pierde valor.
- El ruido no se resuelve solo con más tablero: el suelo flotante y la desvinculación son decisivos.
- Los encuentros perimetrales son críticos: ahí aparecen los puentes térmicos y muchos errores de obra.
- La resistencia al fuego y la flecha deben quedar previstas desde el plano, no improvisadas en montaje.
Qué tiene que resolver un buen detalle de forjado de madera
Yo siempre empiezo por una idea simple: el plano debe dejar claro cómo trabaja el conjunto, no solo cómo se ve terminado. Un forjado de madera necesita explicar la dirección de las cargas, la continuidad estructural, el tipo de apoyo, el sistema de fijación, la secuencia de capas y los puntos donde el material cambia de comportamiento, como el borde, el paso de instalaciones o el encuentro con un muro exterior.
El Código Técnico pide planos suficientemente precisos para ejecutar la obra con exactitud y con detalles de uniones y nudos entre elementos estructurales y el resto del edificio. Esa exigencia no es burocracia: en madera, una omisión pequeña se convierte muy rápido en una patología visible. Si no se dibuja, en obra alguien lo decide a última hora; y en este tipo de soluciones, improvisar suele salir caro.
Por eso, un detalle útil no se limita a la sección bonita. Debe indicar materiales, espesores, fijaciones, capas separadoras, barreras y protección frente a humedad, además del comportamiento acústico y térmico esperado. Con esa base clara, ya puedo pasar a las capas que cambian según el sistema que elijas.
Qué capas cambian según el sistema que elijas
No existe un único forjado de madera válido para todo. El detalle cambia bastante si trabajas con viguetas y tablero, con paneles macizos tipo CLT o con una solución mixta madera-hormigón. En viviendas prefabricadas y eficientes, esa elección condiciona peso, plazo, acústica, instalaciones y comportamiento higrotérmico.
| Sistema | Cuándo lo usaría | Ventaja principal | Riesgo si se dibuja mal |
|---|---|---|---|
| Viguetas de madera + tablero estructural | Rehabilitación, viviendas ligeras y soluciones donde interesa reducir peso | Montaje ágil y buena compatibilidad con prefabricación | Vibraciones, acústica floja o apoyos mal resueltos |
| CLT o panel macizo de madera | Obra nueva industrializada y plantas con mayor rigidez de conjunto | Menos piezas, más continuidad y ejecución muy controlada | Perímetros mal aislados y puentes térmicos en cantos |
| Solución mixta madera-hormigón | Cuando necesito más masa, inercia térmica o mejora acústica | Mejor comportamiento frente al ruido y mayor sensación de solidez | Exceso de peso, retracciones y uniones mal protegidas |

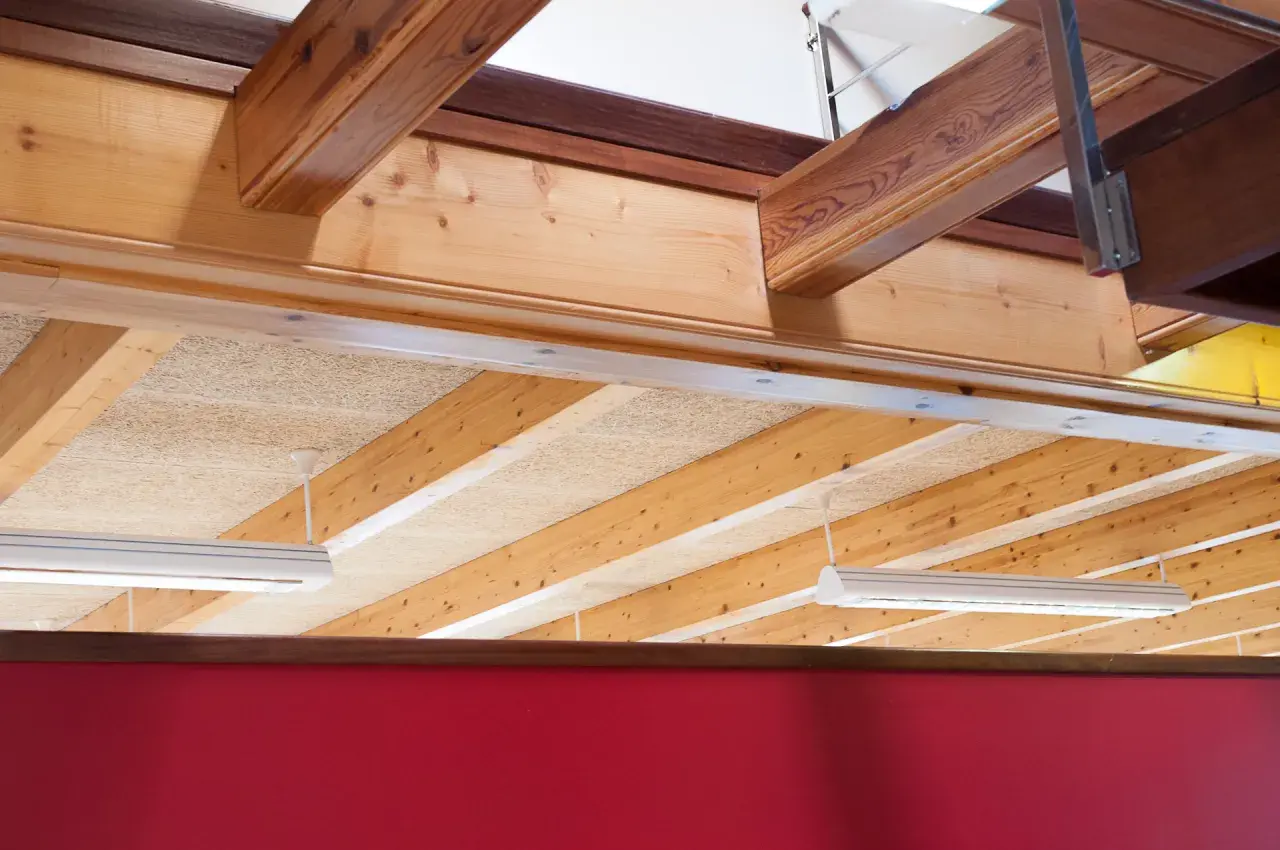

En un forjado ligero de viguetas, la secuencia suele ser: estructura portante, tablero o entablado, capas de reparto y acabado, más una estrategia clara para el aislamiento acústico y, si hace falta, un falso techo. En un panel macizo, el plano cambia de lógica: hay menos piezas, pero las juntas perimetrales, los sellados y la continuidad del aislamiento pasan a ser todavía más sensibles. En un sistema mixto, la interfaz entre madera y hormigón es el punto que manda; si no se separa y se protege bien, el beneficio térmico y acústico se pierde muy deprisa.
Cuando el forjado toca exterior o se apoya sobre un espacio ventilado, ya no miro solo la estructura. Miro cómo entra el agua, cómo sale el vapor y cómo queda la continuidad del aislamiento. Ese salto nos lleva a los encuentros que más condicionan la obra.
Los encuentros que más condicionan la obra
Apoyo sobre muros o vigas
Aquí es donde más errores veo. La madera no debería quedar “mordida” por fábrica húmeda ni apoyada sin una separación o material intermedio que corte la transmisión de humedad. El propio DB-SE-M insiste en ventilar los encuentros de vigas en muros y mantener una separación mínima de 15 mm entre la madera y el muro, con un apoyo intermedio que no arrastre la humedad de la fábrica. Yo lo traduzco así: si la testa de la pieza no respira y no queda aislada del soporte, el detalle ya nace débil.
Canto de forjado y fachada
En el perímetro se juega la eficiencia energética. La continuidad entre el aislamiento de fachada y el del forjado mejora mucho el comportamiento del encuentro; cuando esa continuidad se rompe, el canto del forjado se convierte en un punto de pérdida térmica y de riesgo de condensaciones. Esto es especialmente sensible en forjados inferiores en contacto con el aire exterior, donde el borde sin protección castiga tanto el consumo como el confort.
Lee también: Pared prefabricada interior: ¿cuál elegir y cuánto cuesta?
Pasos de instalaciones y huecos
Las instalaciones no deben “comerse” la estructura. Si el plano no reserva un espacio claro para fontanería, ventilación, electricidad o climatización, el instalador terminará perforando donde no debe o aplastando capas acústicas. Yo prefiero definir desde el principio una banda técnica o un falso techo localizable antes que dejar huecos arbitrarios en la vigueta. En huecos de escalera, patinillos o cambios de dirección, además, conviene reforzar el perímetro y dibujar con precisión qué pieza recoge cada borde.
Cuando estos encuentros se resuelven bien, el resto del forjado funciona con mucha más naturalidad. A partir de ahí, la pregunta lógica es qué exige realmente la normativa para no quedarse corto.
Lo que te va a pedir la normativa en España
En España, el detalle no puede pensar solo en estructura. Tiene que dar respuesta a seguridad estructural, humedad, ruido, fuego y energía. El CTE reparte esas exigencias en varios documentos, y en madera eso se nota de forma directa en el dibujo: una capa que no aparece, un apoyo sin separación o una junta sin sellar pueden hacer fallar más de un requisito a la vez.
| Ámbito | Qué debe aparecer en el detalle | Qué conviene vigilar |
|---|---|---|
| Estructura | Luces, apoyos, tipo de unión, secciones, arriostramiento y modulación | Flecha, vibraciones y comportamiento real de las uniones |
| Humedad | Separación de la madera respecto a fábricas húmedas, capas impermeables y puntos de drenaje | Que la pieza no quede atrapada ni expuesta a condensación o salpicaduras |
| Acústica | Suelo flotante, lámina resiliente y, si procede, techo suspendido desacoplado | Evitar puentes rígidos y transmisión por flancos |
| Fuego | Protección de la madera, revestimientos, fijaciones y juntas entre tableros | Que la protección esté fijada de forma individual y no solo “apoyada” |
| Energía | Continuidad del aislamiento en canto de forjado y encuentro con fachada | Puentes térmicos y riesgo de condensaciones superficiales |
Hay varios datos técnicos que me parecen muy útiles para orientar el dibujo. En soluciones entramadas de madera, la separación entre ejes de montantes y de viguetas de forjado no debe superar 625 mm en los criterios de resistencia al fuego; en superficies con tableros fijados al entramado, la separación máxima entre clavos puede ser de 150 mm y con tirafondos de 250 mm; y, cuando hay capas múltiples, las juntas deben desfasarse al menos 60 mm. Además, en elementos interiores protegidos, la humedad de equilibrio media de muchas coníferas no suele exceder el 12%, mientras que un elemento que ya puede superar el 20% de humedad exige otra lógica de diseño.
En acústica, el mensaje es igual de claro: en forjados que delimitan una unidad de uso, no basta con el tablero estructural. Hace falta una solución de suelo flotante y, en muchos casos, un techo suspendido para cortar el ruido de impactos y mejorar el aislamiento aéreo. Ahí es donde se nota si el detalle fue pensado como un sistema completo o como una suma de capas sueltas. Con eso en mente, paso a los fallos que reviso primero en obra.
Errores que yo reviso primero en obra
- Apoyar la madera directamente sobre fábrica húmeda: si no hay separación ni material intermedio, la durabilidad se resiente desde el primer invierno.
- Romper la continuidad del aislamiento en el perímetro: el canto del forjado se convierte en el punto débil más visible del conjunto.
- Confiar toda la acústica al espesor del tablero: el ruido de impactos rara vez se resuelve así; hace falta desacoplo real.
- Perforar viguetas sin criterio: un paso mal resuelto para instalaciones puede comprometer rigidez y vibración.
- Olvidar la protección temporal durante la obra: una madera excelente puede quedar marcada por lluvia, barro o acopio deficiente.
- Dejar las testas expuestas: son puntos especialmente sensibles; si pueden mojarse, deben protegerse.
También me fijo en otro error bastante habitual: dibujar una solución bonita pero imposible de mantener. Si el registro de instalaciones queda inaccesible, si el apoyo no se puede inspeccionar o si el remate perimetral obliga a desmontar medio forjado para reparar una fuga, el detalle no está terminado, solo está limpio en papel.
Hay una diferencia importante entre una solución teóricamente correcta y una solución que aguanta años sin sorpresas. Esa diferencia suele estar en los remates, no en la pieza principal.
Qué dejaría marcado en rojo antes de cerrar el plano
Si yo tuviera que revisar un detalle final de forjado de madera antes de mandarlo a obra, marcaría cuatro cosas: la línea de apoyo, la continuidad del aislamiento, la estrategia acústica y la protección frente a humedad. Son los cuatro lugares donde más se pierde calidad cuando el proyecto se acelera.
- Apoyo legible: que se vea qué pieza recibe cargas y cómo se separa de la fábrica o del hormigón.
- Perímetro continuo: que el aislamiento no se corte justo en el canto del forjado.
- Capa acústica real: que el suelo flotante no quede puenteado por fijaciones, tabiques o instalaciones.
- Protección duradera: que la madera no quede esperando a que “nunca” entre agua.
Cuando esas cuatro piezas encajan, el forjado deja de ser un punto débil y pasa a ser una parte muy eficiente de la vivienda. En construcción con madera, eso es lo que marca la diferencia entre un plano correcto y una obra que funciona de verdad.
