Las medidas de la aerotermia no se entienden bien si solo miramos la ficha técnica de la máquina. Yo siempre pienso en tres cosas a la vez: el equipo, el espacio de ventilación y el recorrido de tuberías, porque ahí es donde se gana o se pierde una instalación cómoda. En este artículo te explico qué dimensiones suelen tener estos sistemas, cuánto hueco conviene reservar y qué cambia cuando la vivienda es pequeña, prefabricada o ya está muy condicionada por la obra.

Qué hay que medir antes de pensar en el equipo

Cuando alguien me pide una instalación “que quepa”, yo no empiezo por la potencia ni por la marca. Empiezo por el hueco útil, porque una instalación de aerotermia se compone de varias piezas que no ocupan lo mismo ni se colocan igual. Hay que medir la unidad exterior, la parte interior si existe, el depósito de agua caliente sanitaria, los colectores o emisores y, además, el espacio para mantenimiento.

Eso cambia mucho según el sistema. Un piso con terraza no plantea las mismas limitaciones que una casa unifamiliar o una vivienda prefabricada con cuarto técnico previsto desde plano. También cambia si vas a climatizar con suelo radiante, fan coils o radiadores de baja temperatura, porque la distribución hidráulica y los elementos auxiliares pueden sumar volumen aunque la máquina principal sea compacta.

Yo suelo revisar cinco puntos antes de dar por bueno un emplazamiento: dónde irá la unidad exterior, si el interior necesita armario o cuarto técnico, dónde se colocará el acumulador, por dónde entran y salen las tuberías y qué margen queda para que un técnico trabaje sin desmontar media casa. Con esa foto completa, el siguiente paso es aterrizar las medidas habituales por componente.

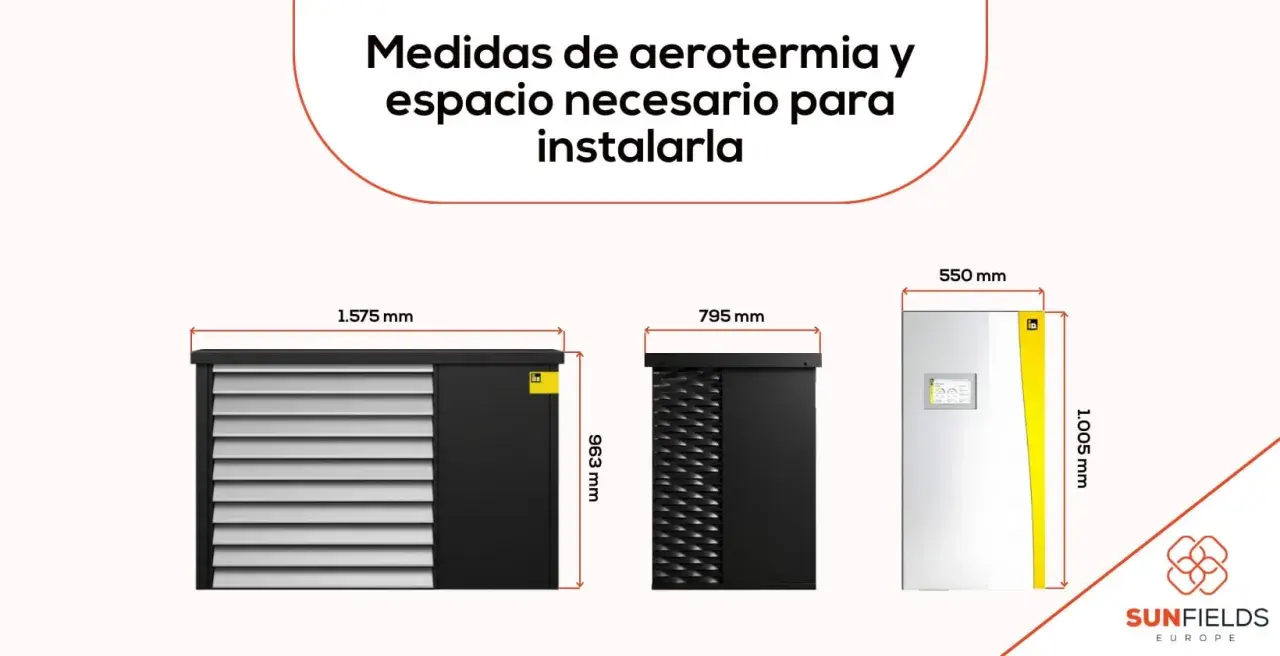

Dimensiones habituales de la unidad exterior, la interior y el depósito

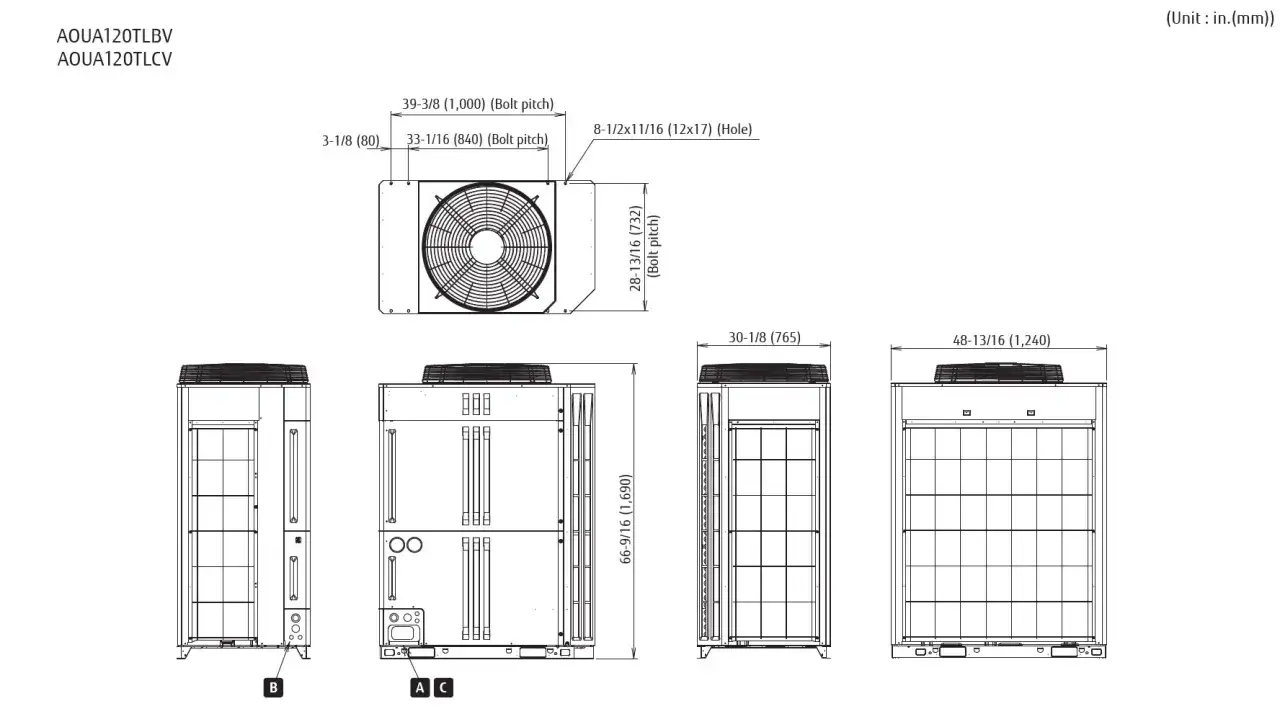

Las dimensiones reales varían mucho por potencia y fabricante, pero hay rangos que sirven para orientarse sin engañarse. En catálogos de fabricantes como Daikin se ven unidades exteriores compactas de 735 x 832 x 307 mm y otras más grandes de 870 x 1380 x 640 mm, así que el salto entre modelos puede ser importante. Eso es justo lo que mucha gente no calcula bien al pedir presupuesto.

La referencia útil no es solo “cabe o no cabe”, sino cuánto espacio libre quedará alrededor y si la máquina va a estorbar en el uso diario. Un equipo que físicamente entra en una terraza puede seguir siendo mala idea si bloquea el paso, queda demasiado cerca de una ventana o dificulta la circulación de aire.

Componente	Medida orientativa	Qué conviene reservar
Unidad exterior compacta	735 x 832 x 307 mm	Ideal para terrazas, patios o fachadas con poco fondo
Unidad exterior de mayor tamaño	870 x 1380 x 640 mm	Más adecuada si la potencia sube o si el equipo necesita más volumen interno
Módulo interior compacto	Base cercana a 600 x 600 mm en algunos conjuntos	Muy útil en armarios o cuartos técnicos pequeños
Depósito de ACS	170, 180, 230 o 300 L	Más importante el volumen útil y la altura disponible que el ancho exacto

BAXI muestra soluciones interiores que pueden instalarse incluso en armarios de 600 x 600 mm y conjuntos con depósito de 177 litros, lo que ayuda mucho en viviendas donde cada centímetro cuenta. Esa clase de soluciones compactas no elimina el problema del espacio, pero lo vuelve más manejable.

Yo me quedaría con una idea sencilla: la aerotermia no se dimensiona solo por la máquina, sino por el conjunto. Cuando ya sé cuánto ocupa cada pieza, paso a la parte que más errores evita: los márgenes reales alrededor del equipo.

Monobloc o bibloc, la decisión que más cambia el espacio

El formato del sistema modifica bastante las medidas de la instalación. En un equipo monobloc, gran parte del circuito hidráulico se concentra en la unidad exterior, así que dentro de la vivienda se simplifica la instalación y se libera sitio. En un bibloc, en cambio, el sistema reparte funciones entre exterior e interior, y eso da más control sobre el conjunto, pero exige reservar espacio técnico dentro de casa.

Yo veo esta decisión como una cuestión de equilibrio entre espacio interior, complejidad y protección de componentes. No hay una opción “mejor” en abstracto; hay una opción más lógica para cada vivienda.

Cuando el monobloc tiene sentido

Me parece especialmente interesante cuando la casa tiene poco espacio interior y sí dispone de una terraza, patio o zona técnica bien ventilada. Reduce la necesidad de meter equipos voluminosos en la vivienda, aunque obliga a cuidar más la ubicación exterior y la protección frente a heladas o condensaciones, según el modelo y el clima de la zona.

Cuando el bibloc compensa más

Lo suelo recomendar cuando se busca una instalación muy ordenada dentro de la casa o cuando el cuarto técnico permite integrar el módulo interior junto al depósito. Aquí el espacio interior pesa más, pero también se gana flexibilidad para organizar hidráulica, control y ACS con un criterio más limpio.

Lee también: Aerotermia o pellets - ¿Cuál elegir para tu casa?

El depósito integrado cambia la ecuación

Si el equipo incorpora acumulación de ACS, el volumen real sube de golpe. Un depósito de 180, 230 o 300 litros no se coloca como una simple caja: necesita altura, acceso y una previsión razonable para la maniobra de instalación. En viviendas pequeñas, este punto decide muchas compras más que la propia unidad exterior.

Con el espacio básico resuelto, la decisión siguiente es elegir el formato que mejor aprovecha cada metro disponible.

Espacio libre, ventilación y ruido

La aerotermia no falla por medir mal unos centímetros, sino por no respetar el aire que necesita para respirar. La unidad exterior aspira y expulsa aire de forma continua, así que una esquina cerrada, un patio muy estrecho o una instalación pegada a obstáculos suele empeorar el rendimiento y elevar el ruido percibido.

Como referencia práctica, yo no me quedaría por debajo de 150 a 300 mm bajo la unidad exterior si el manual del modelo no marca otra cosa, y tampoco apretaría los laterales más de lo razonable. Muchos fabricantes sitúan márgenes de alrededor de 500 mm en los lados y piden siempre revisar el manual concreto antes de fijar la posición. Esa variación importa, porque una distancia válida para un modelo puede ser insuficiente para otro.

Zona	Qué suelo comprobar	Por qué importa
Bajo la unidad exterior	Entre 150 y 300 mm como referencia práctica	Favorece drenaje, ventilación y mantenimiento
Laterales	Espacio suficiente para no ahogar el flujo de aire	Evita recirculación y pérdidas de rendimiento
Frente de impulsión	Sin obstáculos ni cerramientos próximos	Reduce vibraciones, ruido y caída de eficiencia
Entorno inmediato	Lejos de dormitorios o ventanas muy sensibles al sonido	Un equipo puede rondar los 44 a 50 dBA y notarse más en patios pequeños

Yo también reviso las normas de la comunidad y del municipio antes de fijar una fachada o un patio interior, porque no siempre todo lo que cabe está permitido. Y si la máquina va cerca de una zona de descanso, me tomo en serio el ruido del ventilador: no es un detalle menor cuando se vive pared con pared con la instalación.

Con el espacio y el ruido controlados, ya solo queda adaptar la solución al tipo de vivienda, y ahí las prefabricadas tienen bastante que decir.

Cómo encaja en pisos pequeños y viviendas prefabricadas

En una vivienda prefabricada yo planifico la aerotermia desde el proyecto, no al final. Esa es la diferencia entre reservar un armario técnico bien resuelto o acabar buscando huecos improvisados en la cocina, el lavadero o la terraza. Cuando el espacio se integra desde el diseño, la instalación queda mucho más limpia y el mantenimiento posterior es más sencillo.

En pisos pequeños, la estrategia suele ser distinta: conviene exprimir soluciones compactas, elegir bien la ubicación exterior y evitar equipos sobredimensionados para el hueco disponible. Si hay balcón o terraza, la máquina puede funcionar bien ahí siempre que la circulación de aire sea buena y la normativa de la comunidad lo permita. Si no, hay que estudiar patio, fachada o un espacio técnico interior con salida adecuada.

Yo veo tres escenarios bastante claros:

• Casa prefabricada de una planta: merece la pena reservar un lateral técnico o un pequeño cuarto de instalaciones desde el diseño inicial.
• Piso compacto: suele funcionar mejor una unidad interior muy integrada y una exterior discreta, siempre que el vecindario y la comunidad lo permitan.
• Vivienda con suelo radiante: el sistema aprovecha mejor las bajas temperaturas de trabajo y suele encajar con una instalación más ordenada en cuanto a espacio.

También hay un efecto práctico que mucha gente pasa por alto: cuanto más claro esté el espacio de equipos en la fase de obra, menos probabilidad hay de tener que tirar de soluciones provisionales, muebles a medida o cambios de última hora. Y eso, en una vivienda eficiente, no es un detalle estético, es una mejora real de proyecto.

Y si la vivienda es pequeña o prefabricada, ese matiz cambia más de lo que parece.

Los fallos que hacen que una instalación que “cabía” solo lo hiciera en el papel

He visto demasiadas instalaciones fallar por detalles que no aparecían en el primer croquis. El error más común es medir solo el ancho de la máquina y olvidar el espacio de trabajo. El segundo es no contar el depósito de ACS o un posible depósito de inercia, que pueden ocupar tanto o más que la unidad principal.

Otro fallo frecuente es pensar en la ubicación sin revisar el recorrido de tuberías, cables y desagüe de condensados. Si la línea hidráulica obliga a rodeos innecesarios, la instalación pierde limpieza y puede complicarse el mantenimiento. Tampoco me parece buena idea cerrar el equipo en un hueco sin ventilación real solo porque “la ficha dice que entra”.

• Medir el equipo sin dejar margen para manos, llaves y revisiones.
• Olvidar que el depósito de ACS añade volumen y peso.
• Colocar la unidad exterior cerca de ventanas, dormitorios o patios muy cerrados.
• No verificar normas de fachada, comunidad o ayuntamiento.
• Elegir potencia antes de cerrar el espacio disponible.

Mi criterio es bastante simple: si la instalación solo funciona cuando todo está perfecto, no está bien resuelta. Una buena aerotermia tiene que poder convivir con la casa, no pelearse con ella. Por eso, antes de cerrar un presupuesto, yo miraría una última lista corta de comprobación.

Lo que yo reservaría antes de cerrar el presupuesto

Antes de dar por bueno un presupuesto, yo pediría siempre el plano acotado del equipo exacto, no una medida genérica de catálogo. También comprobaría si el depósito de ACS va integrado o separado, porque eso cambia por completo el espacio real que necesitas en casa.

• Hueco real de la unidad exterior con márgenes de ventilación.
• Espacio para el módulo interior, si existe.
• Volumen del depósito de ACS y acceso para sustituirlo o mantenerlo.
• Ruta de tuberías, desagüe y conexiones eléctricas.
• Distancia a dormitorios, vecinos y zonas de uso frecuente.

Si el hueco es justo, yo no cerraría la compra hasta ver una propuesta acotada sobre plano y una visita técnica en la vivienda. Ahí es donde de verdad se decide si la aerotermia encaja con la casa o si conviene ajustar el formato, el depósito o incluso la ubicación antes de instalar nada.
